Ricetrasmettitore HF+50/70MHz sdr Sistema di campionamento diretto RF (SDR)

L'IC-7300 impiega un sistema di campionamento diretto RF, dove i segnali RF sono direttamente convertiti in dati digitali. Poi elaborato nel FPGA (Field-Programmable Gate Array), che permette di semplificare la struttura circuitale così come ridurre rumore che può mascherare segnali deboli.

Il nuovo "IP +" migliora le prestazioni 3 ° punto dell'ordine intercetta (IP3) migliorando la capacità di copiare un segnale debole che è adiacente, o un segnale di interferenza forte. In questo processo, convertitore A / D è ottimizzata per ridurre o eliminare la distorsione del segnale.





ICOM IC-7300 VS Yaesu FT-991A compared



SPECIFICATIONS

GENERAL
Type: Amateur HF/VHF transceiver
Frequency range: HF / 6 m (also 4 m for european version)
Tuning steps: Down to 1 Hz
Mode: AM/FM/SSB/CW/RTTY
Channels/memory management: 99 regular
2 scan edge
Repeater shift/offset: ±? KHz
Power supply: 13.8 VDC ±15%
Current drain/power consumption: RX: 0.9-1.25 A
TX: Max 21 A

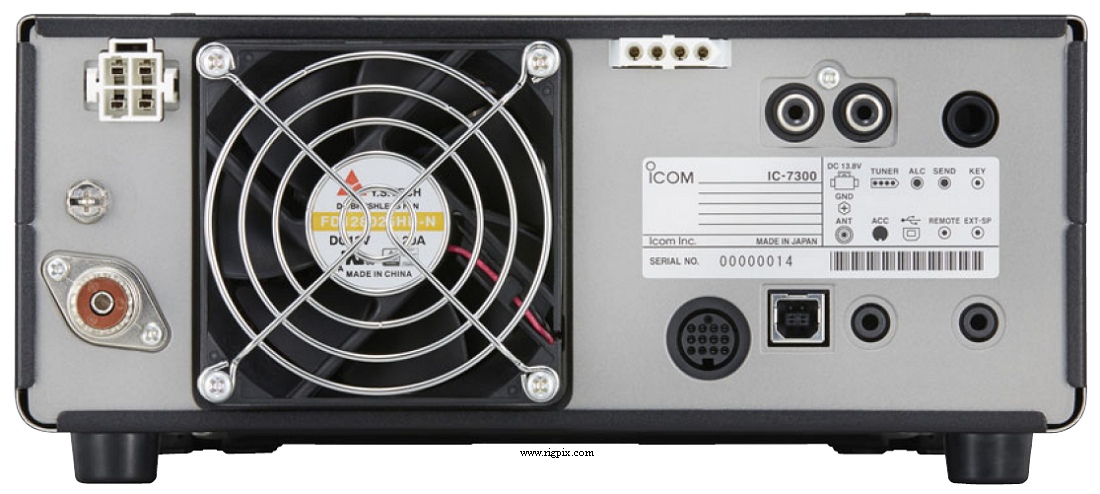

Antenna impedance/connector: 50 ohms (16.7-150 ohms with tuner) / SO-239
Dimensions (W*H*D): 240*94*238 mm (9.45*3.7*9.4")
Weight: 4.2 Kg (9.3 lbs)

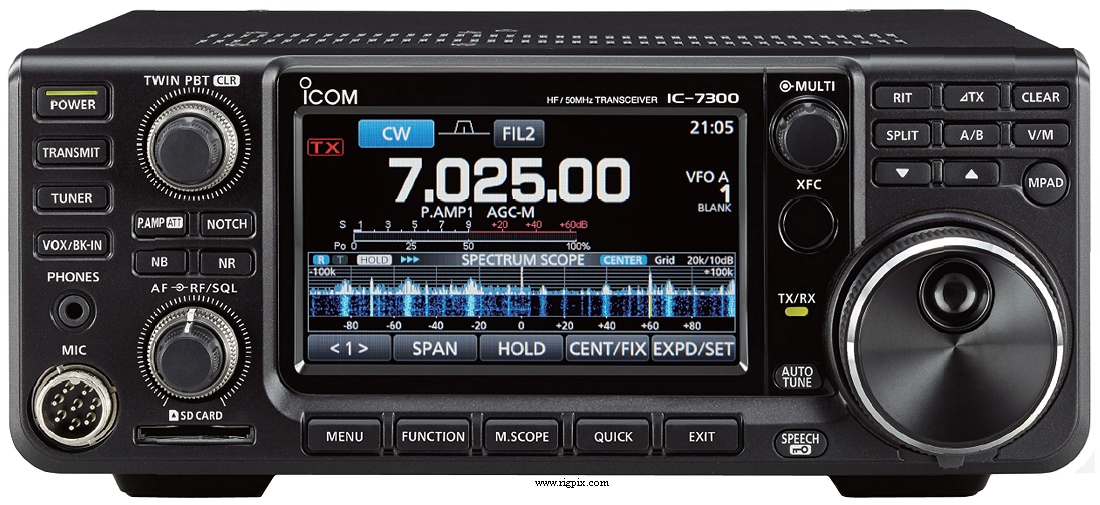

Other features: 4.3" touch-TFT. CTCSS/PL. High performance real-time band scope.
Built-in ATU and keyer. USB-connector for audio in/out and CI-V.
RTTY-decoder.


RECEIVER SECTION
Receiver system: Direct sampling superheterodyne
IF: 36 KHz
Sensitivity: AM (10 dB S/N)
0.5-1.8 MHz: 12.6 uV
1.8-30 MHz: 2 uV
30-1000 MHz: 1.4 uV
6 m: 1 uV
4 m: 1 uV (European version only)
FM (12 dB SINAD)
28-29.7 MHz: 0.5 uV
6 m: 0.25 uV
4 m: 0.25 uV (European version only)
SSB/CW (10 dB S/N)
1.8-30 MHz: 0.16 uV
6 m: 0.13 uV
4 m: 0.16 uV (European version only)
Selectivity: AM (Filter: Sharp, BW: 6 KHz)
6 KHz (-6 dB), 10 KHz (-40 dB)
FM (Filter: Sharp, BW: 15 KHz)
12 KHz (-6 dB), 22 KHz (-40 dB)
SSB (Filter: Sharp, BW: 2.4 KHz)
2.4 KHz (-6 dB), 3.4 KHz (-40 dB)
CW (Filter: Sharp, BW: 500 Hz)
500 Hz (-6 dB), 700 Hz (-40 dB)
RTTY (Filter: Sharp, BW: 500 Hz)
500 Hz (-6 dB), 800 Hz (-40 dB)
Image rejection: 70 dB (except for ADC aliasing)
AF output power/speaker: 2.5 W at 10% distortion / 8 ohms
External speaker connector: 3.5 mm


TRANSMITTER SECTION
RF output power:
AM (HF/6 m): 1-25 W
FM/SSB/CW/RTTY (HF/6 m): 2-100 W
AM (4 m): 1-12.5 W (European version only)
FM/SSB/CW/RTTY (4 m): 2-50 W (European version only)
Modulation system: AM: Low power modulation
FM: Reactance nodulation
SSB: PSN modulation
Max FM deviation: ±? KHz
Spurious emissions: HF: Less than -40 dB
6 m: Less than -60 dB
70 MHz: Less than -60 dB
Microphone impedance/connector: 600 ohms / 8-pin


MISCELLANEOUS
Manufactured: Japan, 2016-201x
Additional info: New price 2016 in Sweden: 14495:- SEK
