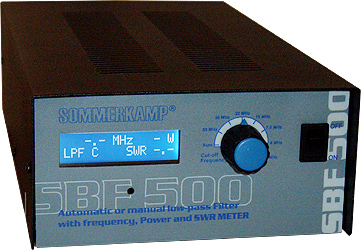

Sommerkamp SBF 500 = RM HBF500
SBF-500 SOMMERKAMP è un filtro passa basso a combinazione di filtri Butterworth ed elicoidali, in grado di inserire autonomamente o manualmente il filtro più adeguato alla frequenza di trasmissione per eliminare fastidiosi prodotti armonici, visualizza inoltre la frequenza di trasmissione con risoluzione di 1 Khz, la potenza trasmessa in W (fino a 500W) ed il livello di ROS verso il circuito utilizzatore. In ricezione, se non diversamente impostato da apposito menù,rimane solamente inserito il filtro per i 50 Mhz per permettere operazioni in Split tra bande differenti.
L’insieme di queste caratteristiche rendono SBF-500 non solo un filtro ma un utile strumento innovativo ed insuperabile a corredo della stazione radio. L’utilizzo è consigliato anche per i gli amplificatori serie SL-500 Sommerkamp, o per qualsiasi altro lineare “larga banda”.
CARATTERISTICHE TECNICHE
| Banda di frequenza | RX 0,1-60 MHZ TX: 1,5-55 Mhz |
| Alimentazione | 12-14 vcc esterna con cavetto in dotazione |
| Assorbimento max | 0,5 A max |
| Potenza di ingresso RF | 5-500 W da 1,8 a 30 Mhz ,5-300W da 30-55 Mhz |
| Potenza d'uscita RF |
300 Watt max AM/FM 500Watt max SSB/CW |
| Freq. di taglio dei 7 filtri disponibili | 2 Mhz,4 Mhz,7,5 Mhz,15Mhz,22Mhz,30Mhz,60Mhz |
| Emissioni accettate | AM/FM/SSB/CW |
| Fusibile | 1 A |
| Dimensioni (mm) | 170 x 87 x 340 mm |
| Peso (kg) | 2,2 Kg |
 Manuale tecnico HBF 500 rel 0.20.pdf | 481 kB |
