Balun RF CHOKE 1:1

Pronti e via, avete una bella antenna filare (dipolo, filare, long wire, etc) economia e, a suo modo, efficente. Siete da poco Radioamatori e cominciate ad ascoltare questi straordinari segnali, telegrafia, AM, bande laterali etc.... Bene! Cominciate ad accordare, ovviamente con poca potenza, e tutto sembra pronto per la trasmissione.... Cominciate a trasmettere e tutti i vostri apparecchi nella vostra stanza, e in quella vicina, cominciano ad impazzire. PC che si spegne, telefoni che squillano, monitor che si spengono, altoparlanti che gracchiano....
Benvenuto nel mondo del "rientro della RF". Ovviamente le cause possono essere molteplici ma se tutto è in ordine, massa, bilanciamento antenna, accordo,  questo non esclude il rientro di RF attraverso il cavo di alimentazione. Spesso la questione può essere risolta, o fortemente attentuata, con l'utilizzo di un balun 1:1 strutturato in maniera da impedire il passaggio di questa RF di rientro. In allegato e in foto gli schemi. Si può autocostruire o trovarne in commercio alcuni già perfettamente costruiti da colleghi radioamatori.


(iw2mxe) - RF Choke per prevenire la corrente HF sulla linea di alimentazione (o...1:1 Choke Balun, alcune volte chiamato "UGLY BALUN") su core di ferrite quindi i chokes sono usati (in un modo simile ad una induttanza) come un filtro low-pass passivo. La geometria e le proprietà elettromagnetiche del filo avvolto sul core di ferrite risultano in una alta impedenza (resistenza) per i segnali in alta frequenza, attenuando il rumore elettrico alle alte frequenze EMI/RFI. L'energia assorbita è convertita in calore e dissipata dalla ferrite, ma solo in casi estremi il calore sarà notabile. Questo Choke è uno dei più semplici e meno costoso tipo di filtro antinterferenza da installare su cavi elettronici preesistenti. Per un semplice anello di ferrite, il cavo è semplicemente avvolto attorno al core attraverso il centro generalmente dalle 5 alle 7 volte. Basta avvolgere un pezzo di RG-58 per 4 giri su ogni lato e il tutto assomiglierà alla foto a fianco. Choke coils sono utili in un ampio range per prevenire l'interferenza elettromagnetica (EMI) e l'interferenza da radio frequenza (RFI) dalle linee di alimentazione e da altro. Serve anche per prevenire TVI dalla linea di alimentazione che irradia durante la fase di trasmissione. Questo Choke puo' essere aggiunto al balun per antenne Long-wire  o quando si vuole prevenire la corrente di RF lungo il cavo coax di alimentazione.

In una installazione classica va messo tra il tuner e la filare.

Questa è una bella realizzazione di IZ4KBS Carlo. Per il QRP si puo' usare un FT-114-43 con 5 giri per parte di RG-174.

choke iz4kbs

Per una realizzazione da QRO si puo' passare al FT-240.43 e RG-58.

La realizzazione potrebbe essere fatta anche senza incrociare le spire facendo 10 spire tutte di seguito in modo normale, l'incrocio in teoria serve per limitare il bypass del balun sulle freq. elevate per effetto delle capacità parassite inter-spira

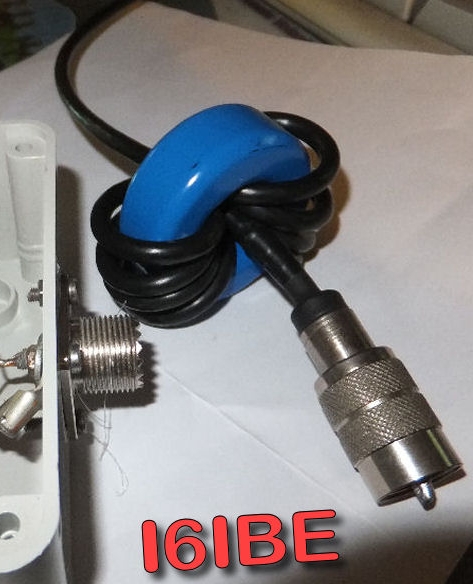

rf choke i6ibe
