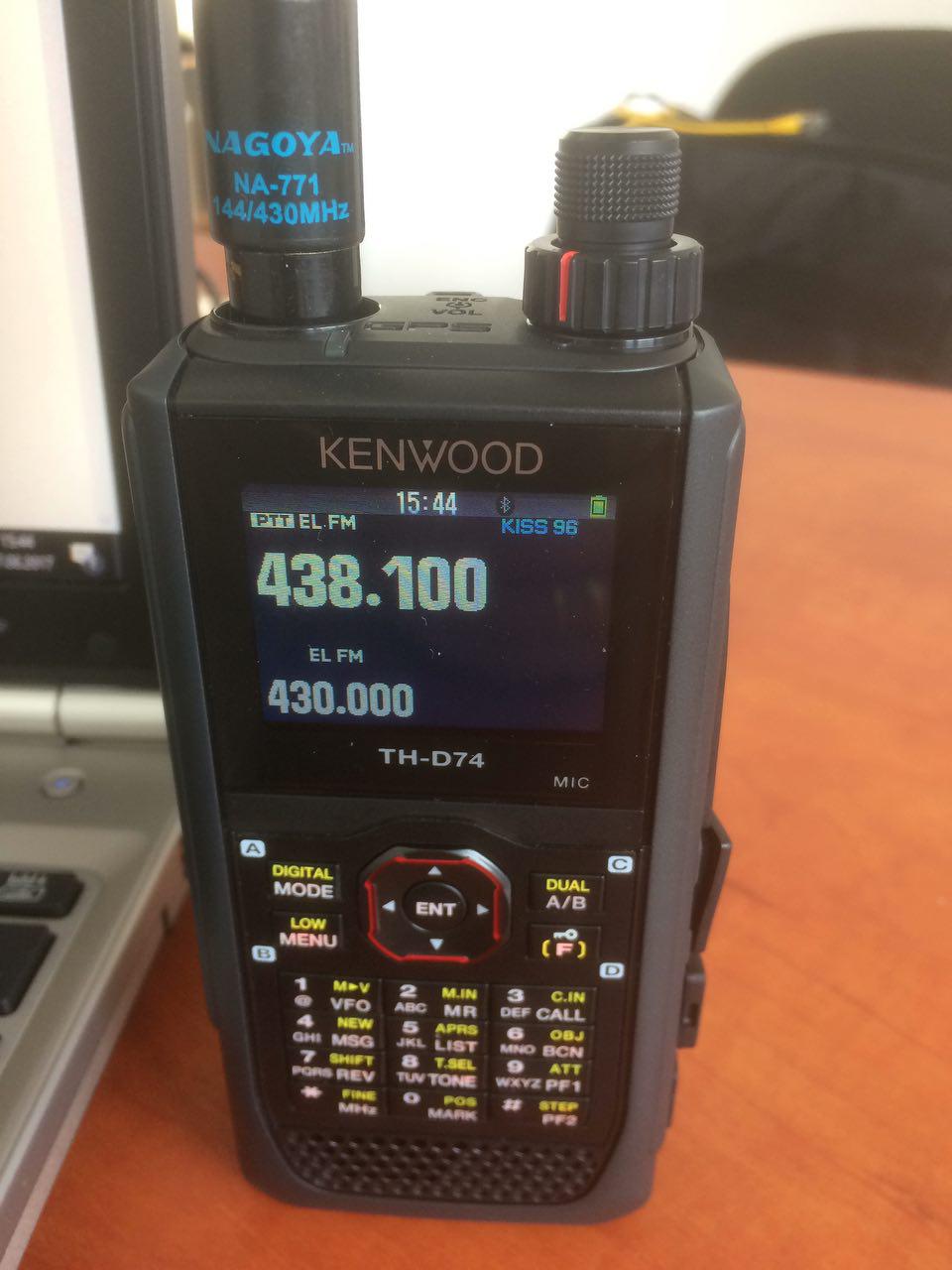

Tribander 144/430 MHz RTX PORTATILE - Un matrimonio che sembrava impossibile il D-Star con apparati non Icom - Il  Kenwood TH-D74E è un "apparatino" portatile bibanda (con ampia compertura in ricezione) nel quale è entrocontenuta la teconologia APRS - D-Star  e un Ricevitore GPS. Insomma un bel giocattolino. Di seguito specifiche e allegati manuali etc.

Kenwood è orgogliosa nel presentare il nuovo ricetrasmettitore Bibanda ad uso amatoriale in grado di operare sia in modalità Analogica che Digitale ed equipaggiato con esclusive funzioni compatibili con lo standard D-STAR, APRS/Packet/GPS. Il generoso display TFT trans-riflessivo offre una eccellente visibilità anche in condizioni di forte luce ambientale. Il GPS entro contenuto, il modulo Bluetooth, la presa Micro USB e l’alloggiamento per una scheda microSD/SDHC contribuiscono a rendere unico nel suo genere questo nuovo prodotto di casa Kenwood che eredita tutte le migliori caratteristiche dei modelli precedenti TH-F7E e TH-D72E.

< Funzioni dedicate al miglioramento della qualità audio per una esperienza d’ascolto senza confronti.>

    Ricezione a larga banda e in modalità multi modo.

    Filtro IF entro contenuto per una ricezione in HF senza confronti.

    Uscita IF dedicate.

    DSP voce di elevate potenza e qualità

< La perfetta combinazione tra visibilità, durata e facilità di utilizzo.>

    Operatività migliorata grazie all’ampio display e alla semplice interfaccia utente.

    Certificato secondo standards IP54/55.

    Menù di gestione di semplice e veloce comprensione.

< Altre funzioni >

    GPS entro contenuto.

    Interfaccia utente semplificata.

    Software dedicato per una gestione dei parametri e delle memorie tramite PC.

4.Funzioni generali

    Operatività multi banda : Banda A (Main) trasmissione 144/430 MHz, Banda  B (Sub Band) da 0.1 to 524 MHz

    Ricezione contemporanea su due bande : (VxV, UxU, e VxU)

    Modalità SSB/CW: a zero semplificato con passo fine e variabile a 20, 100, 500 e 1000 Hz.

    Equipaggiato con antenna interna in ferrite per una eccellente ricezione in onde medie e corte  (bande basse in HF).

    Uscita IF a 12 kHz IF in Banda B.

      Operatività a protocollo doppio per comunicazioni simultanee sia in APRS che D-STAR.

      Modalità D-STAR: DV (digital voice) e DV-Fast Data Transmission

      Modalità D-STAR Simplex, Multiplex, Zone, e Gateway.

      Modalità D-STAR Repeater : Station call (incluso CQ) tramite la selezione di un ripetitore dalla lista Repeaters scaricabile dal sito web D-STAR, funzione di risposta automatica e menù operativo facile ed intuitivo.



GENERAL
Type: Amateur VHF/UHF transceiver
Frequency range: TX: 2 m / 70 cm (Europe)
RX: 0.1-253 / 255-262 / 266-271 / 275-380 / 382-412 / 415-524 MHz
Tuning steps: Down to 20 Hz
Mode: TX: FM/NFM/DV (D-Star)
RX: AM/FM/NFM/WFM/SSB/CW/DV (D-Star)
Channels/memory management: 999 regular?
Repeater shift/offset: ±?
Power supply: 6-9.6 VDC (battery) or 11-15.9 VDC (external)
Current drain/power consumption: RX: 48-310 mA (GPS on adds an extra 115 mA)
TX: 0.4-2 A
Antenna impedance/connector: 50 ohms / SMA
Dimensions (W*H*D): 56*120*34 mm (2.2*4.72*1.34"), with KNB-75L
Weight: 345 gr (12.17 oz), with KNB-75L, antenna and clip
Other features: CTCSS/PL, DCS, Micro-SD card, Micro-USB, Bluetooth, Built-in GPS and APRS.
Built-in bar entenna for 0.1-10 MHz RX. Color TFT.
Audio equalizer. Hi-performance DSP.


RECEIVER SECTION
Receiver system: IF-matrix
Sensitivity: AM (10 dB S/N)
0.3-0.52 MHz: 4 uV
0.52-1.8 MHz: 1.59 uV
1.8-54 MHz: 0.63 uV
54-76 MHz: 1.12 uV
118-174 MHz: 0.5 uV
200-250 MHz: 0.63 uV
382-412 MHz: 1.12 uV
415-524 MHz: 1.12 uV
FM (12 dB SINAD)
28-54 MHz: 0.32 uV
54-76 MHz: 0.56 uV
118-144 MHz: 0.36 uV
144-148 MHz: 0.18 uV (Band A), 0.19 uV (Band B)
148-175 MHz: 0.36 uV
200-222 MHz: 0.36 uV
225-250 MHz: 0.36 uV
382-400 MHz: 0.5 uV
400-412 MHz: 0.36 uV
415-430 MHz: 0.36 uV
430-450 MHz: 0.18 uV (Band A), 0.2 uV (Band B)
450-490 MHz: 0.36 uV
490-524 MHz: 0.63 uV
NFM (12 dB SINAD)
144-148 MHz: 0.22 uV (Band A), 0.24 uV (Band B)
430-450 MHz: 0.22 uV (Band A), 0.25 uV (Band B)
WFM (12 dB SINAD)
76-95 MHz: 1.59 uV
95-108 MHz: 2 uV
SSB (10 dB S/N)
1.8-54 MHz: 0.4 uV
54-76 MHz: 0.79 uV
144-148 MHz: 0.16 uV
222-225 MHz: 0.2 uV
430-450 MHz: 0.16 uV
DV (PN9/GMSK, 4.8 kbps, BER 1%)
144-148 MHz: 0.2 uV
430-450 MHz: 0.2 uV
Selectivity: FM: 12 KHz (-6 dB), 30 KHz (-50 dB)
Image rejection:
AF output power/speaker: 400 mW at 10% distortion / 8 ohms (at 7.4 VDC)





Inside



APRS SETUP

Allegati:
Scarica questo file (TH-D74_manuale_italiano.pdf)TH-D74_manuale_italiano.pdf4636 kB
