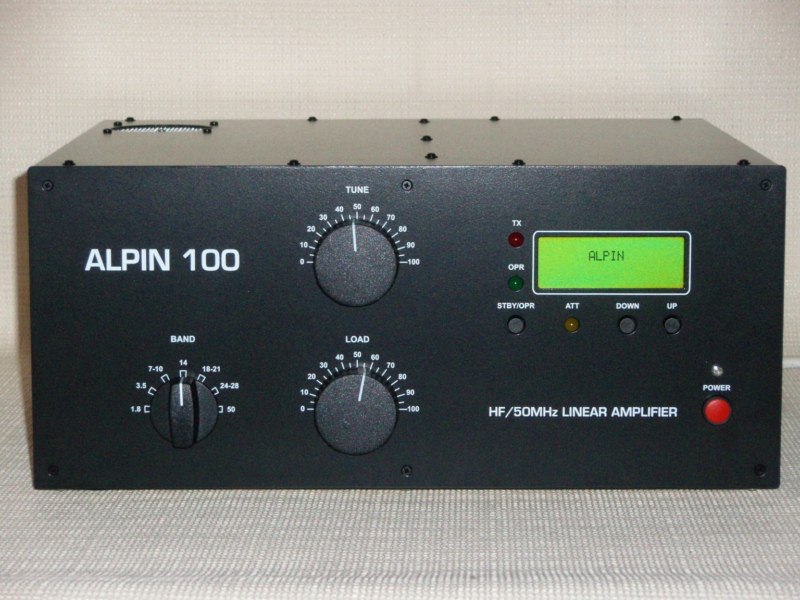

Alpin 100 - Amplificatore Lineare 160-6m



Specifiche tecniche

  • Frequenza di copertura: tutte le bande radio amatoriali 1,8-54 MHz
  • Potenza di uscita: 1000 Watt continui, 1300 Watt PEP
  • Uscita: Pi-L di rete con capacità di corrispondenza - VSWR fino a 1:3 (15-160 Ohm)
  • Impedenza di uscita: 50 Ohm sbilanciati
  • Circuito di ingresso: banda larga con VSWR inferiore a 1.3:1
  • Potenza di pilotaggio : 60 Watt (tipico)
  • Harmonics suppression: 1.8-29.7 MHz > 50dB / 50-54 MHz > 60dB
  • Distorsione di intermodulazione: 35dB>
  • Guadagno RF: 12.5-13dB
  • Primario di potenza: 120.200.210.220.230 e 240VAC - 50/60Hz
  • Tube: Single 4CX800A (GU74B) ad aria forzata
  • Dimensioni: (L x P x A) 430 millimetri x 383 millimetri x 190mm
  • Peso: 25 kg

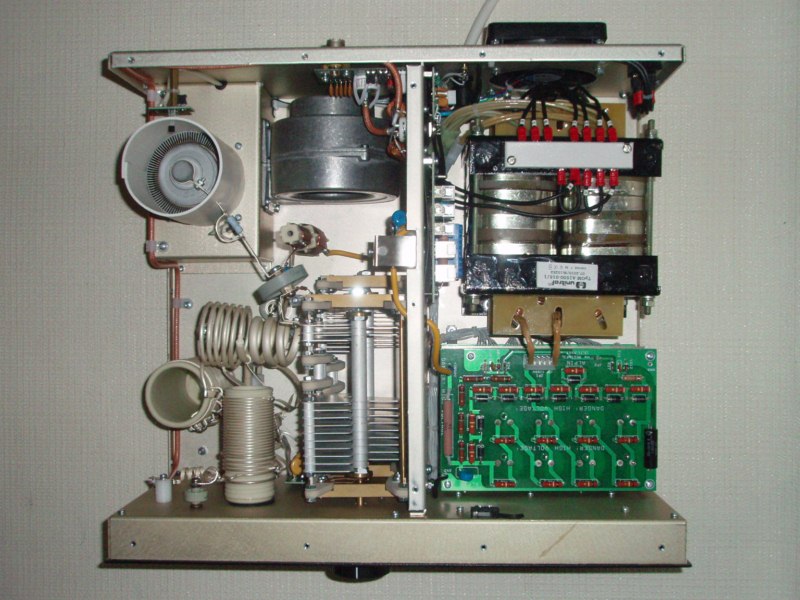

alpin_100_interno

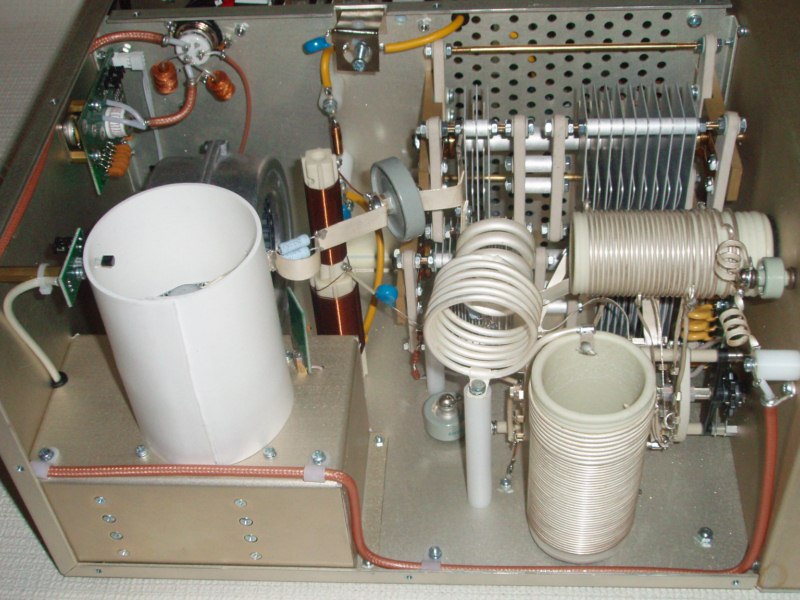

alpin_100_interno_2

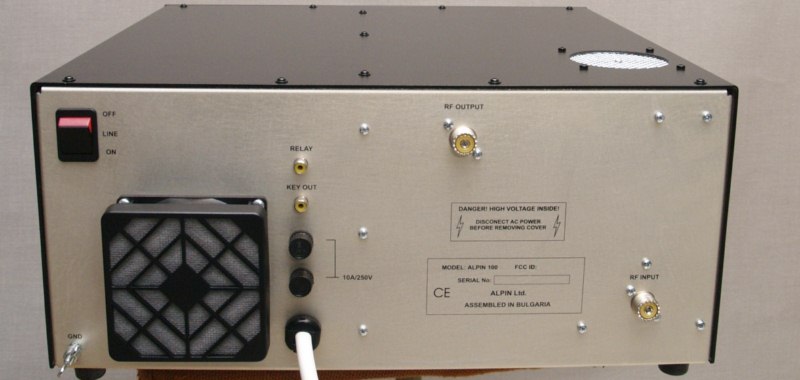

alpin_100_retro

Allegati:
Scarica questo file (alpin_100_user_manual.pdf)ALPIN 100 - User Manual4517 kB
