Preamplificatore VHF per la banda dei 144MHz ( 2 metri ) con circuito VOX integrato, bias tee e relè coassiali on board in grado di lavorare senza alcun accessorio esterno fino a 100W. Basterà collegare il PRE tra radio e antenna. Fonte: jghitechnology

  • Preamplificatore realizzato da pcb a 4 strati con circuito VOX integrato, relè coassili e bias tee on board. Può lavorare fino a 100W ed esegue le commutazioni da TX a RX in automatico.

  • Preamplificatore Ultra Low Noise disponibile per la banda dei 2 metri. Utilizza il modulo ATF531P8. Bassa figura di rumore ( typ. 0.50dB con relè coassiale attivo ).

  • Grazie al filtro notch presente in ingresso è possibile attenuare le broadcasting da 88 a 108MHz. (40dB)

  • Alimentabile, oltre che dal condensatore passante, anche tramite BIAS TEE con una tensione da 9 a 15V e una corrente di assorbimento massima di 100mA.

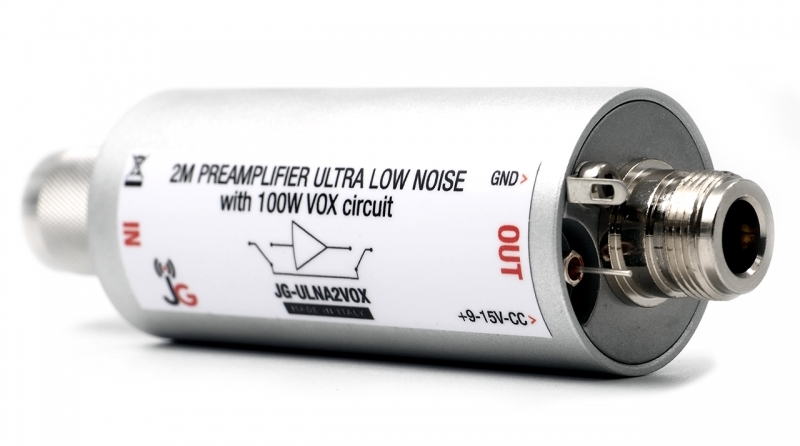

Preamplificatore coassiale VHF - VOX 100W - per la banda dei 144MHz







Caratteristiche tecniche:

- Tensione di alimentazione : 9-13.8V

- Max Input power : 100W

- Potenza minima di commutazione VOX : 500mW

- Corrente : 100mA

- Impedenza : 50Ohm

- Guadagno : +23dB

- OIP3 : +29dBm

- Noise Floor : circa 0,50dB

- Bulloneria INOX



Allegati:

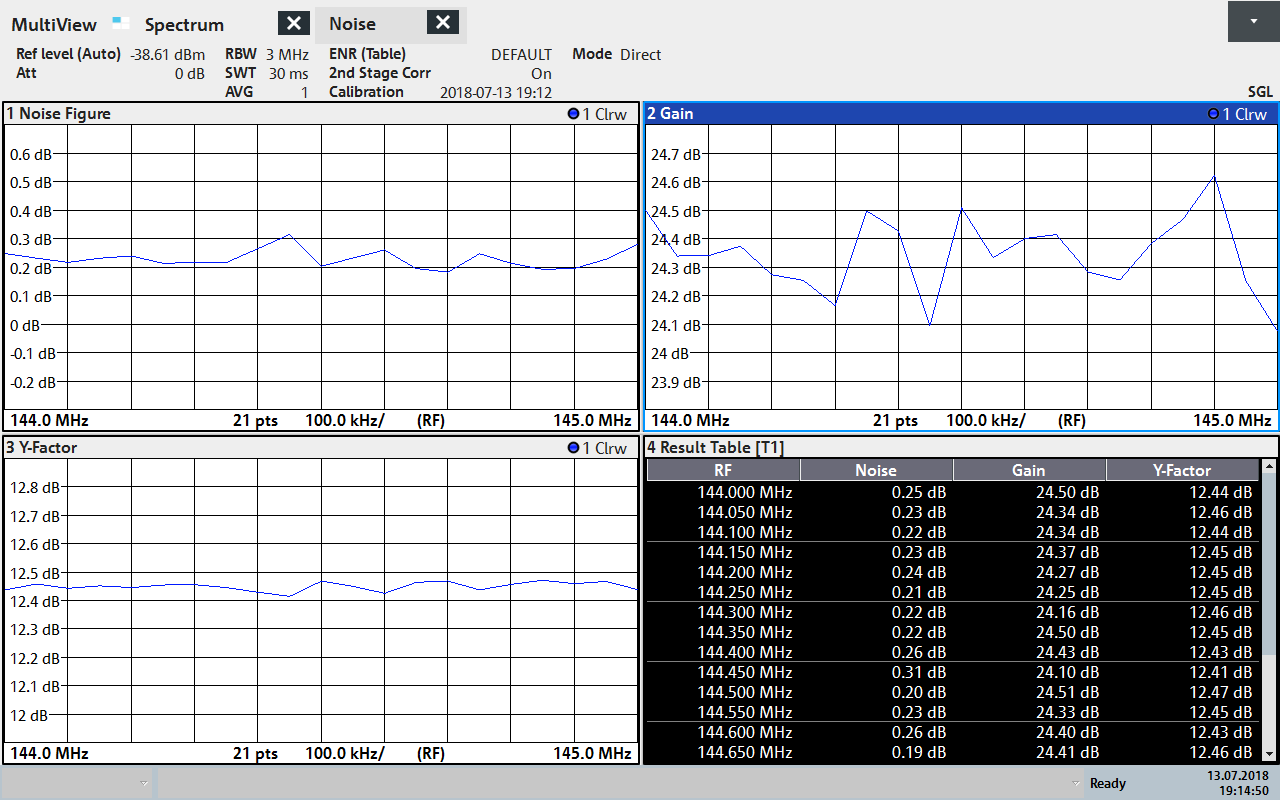

Scarica questo file (vhf_preamplifier_2m_144_low_noise.PNG)vhf_preamplifier_2m_144_low_noise.PNG59 kB
